EtherCAT分支器

型号：SG-ECAT-HUB_6

設備簡介

1. 6个EtherCAT网口，一進五出，RJ45；

2. 數據幀處理順序：IN→OUT4→OUT2→OUT8→OUT6→OUT7

3. 支持多種拓扑結構，包括線型、星型、樹型等；

4. 支持64位分布时钟，支持DC同步；

5. DC24V供電；

硬件參數

硬件说明

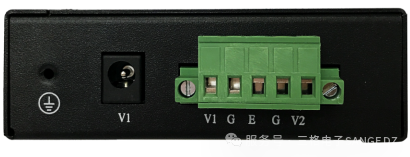

 1.1、電源接口

本模块電源接口如下图所示，支持壓線端子接法和圆头電源接法，支持双電源冗余供電，支持 18-36V 輸入：

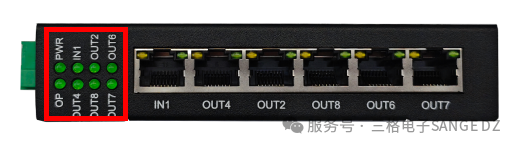

1.2、指示燈定義

本模块八个指示燈如下图所示：

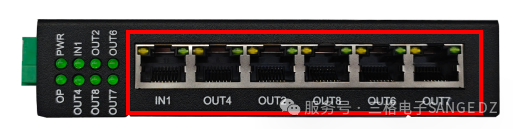

1.3、EtherCAT网口

本模块EtherCAT网口如下图所示：

使用场景

本模块可以在多个场景下應用：

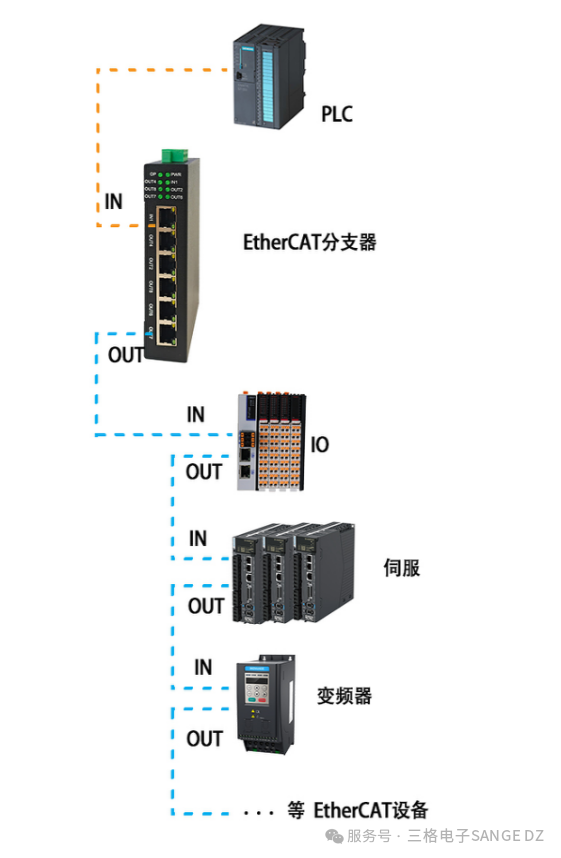

1、線型拓扑：

請點击輸入图片描述（最多18字）

2、星形拓扑：

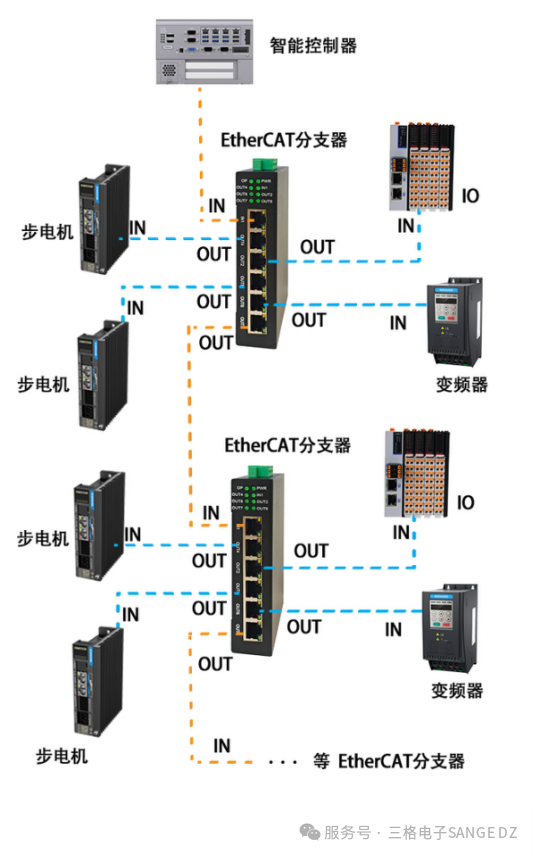

3、樹形拓扑：
